화재감지기운용제어장치
기존 소방설비를 그대로 활용하면서
위치 추적 · 비화재보 판별 · 장애 자동 복구 기능을 추가하는 차세대 소방방재 솔루션
제품 개요

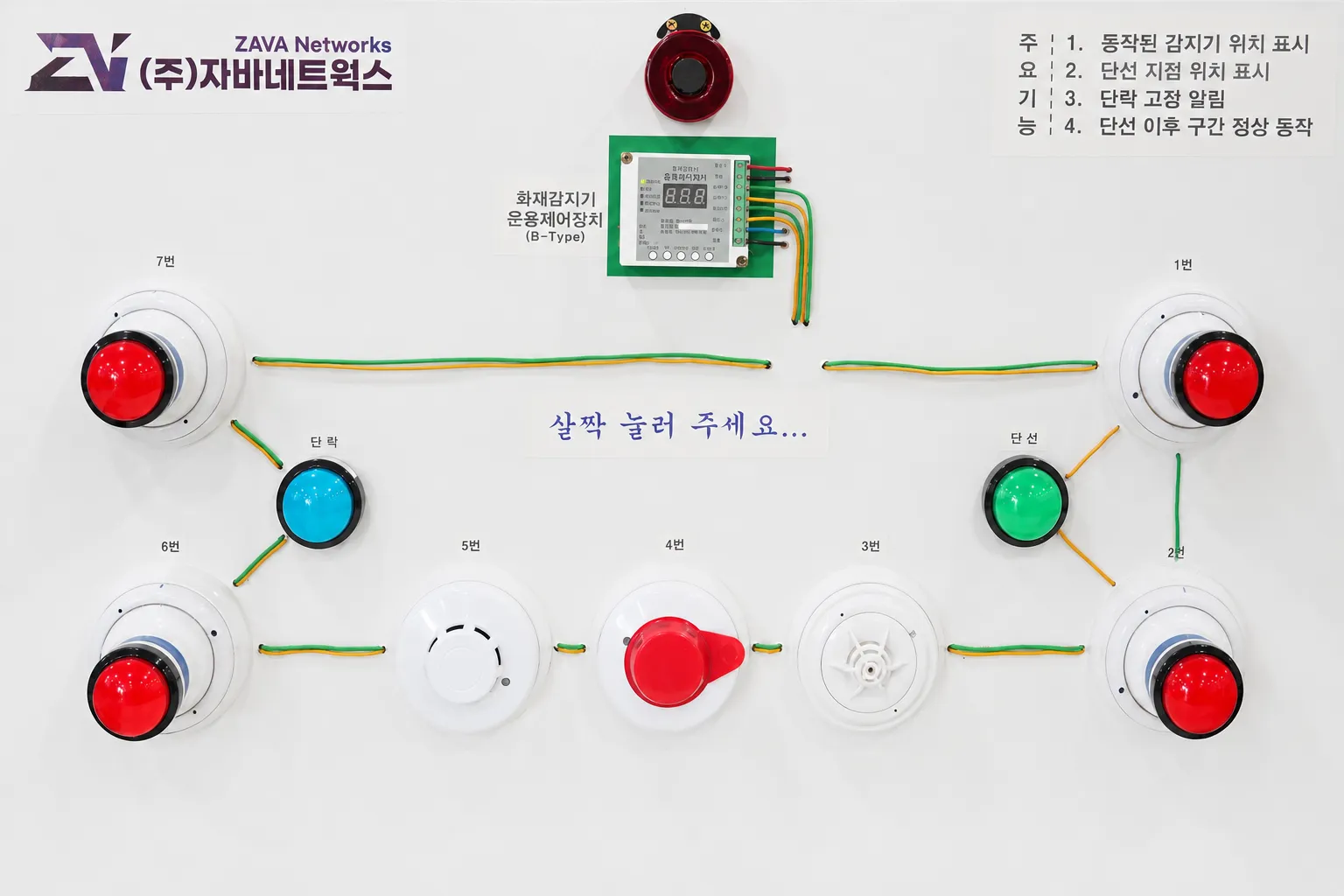

㈜자바네트웍스가 국내외 최초로 개발한 화재감지기운용제어장치는,
기존 화재 감지 시스템의 고질적 문제를 근본적으로 해결하는 차세대 소방방재 솔루션입니다.
기존에 설치된 감지기와 배선을 변경 없이 그대로 활용하면서,
위치 추적 · 비화재보 판별 · 장애 자동 복구 기능을 추가할 수 있어 최소 비용으로 최대 성능 향상을 실현합니다.
핵심 기능
감지기별 주소 지정
각 감지기에 고유 주소를 부여하여, 작동된 감지기의 정확한 위치를 실시간으로 표시합니다.
발화지점·확산경로 추적
화재 발생 시 최초 발화 지점은 물론, 화재 확산 경로까지 시각적으로 추적 가능합니다.
비화재보(오작동) 해결
지능적 판별 알고리즘으로 비화재보를 구분하여 불필요한 경보와 대피 혼란을 방지합니다.
장애 회로 자동 복구
단선·단락 발생 시 자동 절체·복구하여 소방설비의 무중단 운영을 보장합니다.
단선 구간 알림
장애가 발생한 정확한 구간을 자동으로 알려, 신속한 유지보수가 가능합니다.
실시간 원격 모니터링
RS232 인터페이스 기반 원격에서 감지기 상태를 실시간으로 감시·관리 (선택 기능).
제품 사양

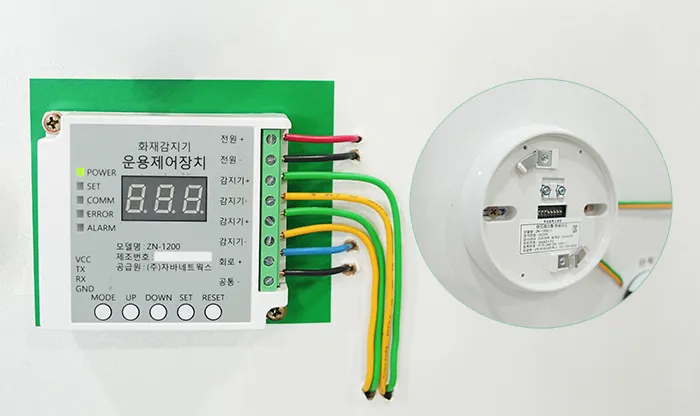

B-TYPE ADR형 하베이스 (ZN 1200)

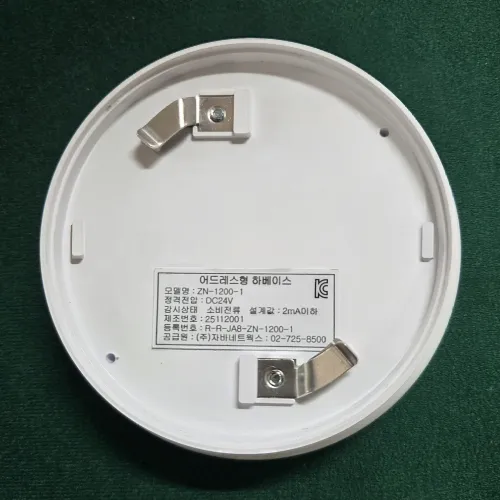

1200-1 (A-TYPE)

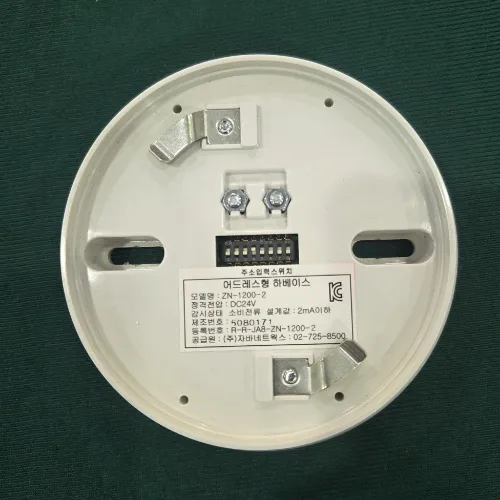

1200-2 (B-TYPE)
1200-3 (C-TYPE)
| 구분 | A-TYPE 일반형 (ZN 1100) | B-TYPE ADR형 하베이스 (ZN 1200) |
|---|---|---|
| 크기 | 65 × 80 × 22 mm | 79 × 92 × 24 mm |
| 전원 | DC 24V | DC 24V |
| 포트 | 8 PIN (회로전원/감지기) + 4 PIN (원격감시) | 8 PIN + 4 PIN |
| 통신방식 | 감지기 회로 개폐 방식 | UART 통신교류 방식 |
| 상태표시 | 정상(녹색) / 장애(적색) | 정상(녹색) / 장애(적색) / 동작감지기 주소표시 |
기술적 강점
- 국내외 최초 신기술 — 송·배전 운용 방식 적용
- 간편한 설치 — 기존 소방시설 변경 없이 장착, 공사 기간·비용 최소화
- 화재 감지 연속성 보장 — 회로 장애 시에도 감지 기능 유지
- 경제적 업그레이드 — 감지기 위치 탐지 + 회로 자동 절체 기능을 저비용으로 추가
적용 대상
공동주택 (아파트)
공동주택관리 지원조례에 따른 성능개선비 지원 대상
공동구 / 지하구
광범위한 감지 구역의 정확한 위치 파악
노유자시설 / 의료시설
취약계층 시설의 화재안전 강화
대형 건축물
오피스빌딩, 복합상업시설, 공장, 창고
관련 제품 라인업
| 제품군 | 설명 |
|---|---|
| 화재감지기 | 다양한 환경에 적합한 감지기 |
| 운용제어장치 | ZN 1100 (일반형) / ZN 1200 (ADR형 하베이스) |
| 수신기 (P형/R형) | 화재 신호 수신 및 관제 |
| 중계기 | 감지기 신호 중계 |
| 소화전 / 발신기 | 수동 화재 경보 |
| 원격감시 시스템 | RS232 기반 실시간 모니터링 |
| ADR형 하베이스칩 | 주소 지정용 칩 |
자주 묻는 질문
궁금하신 점을 한눈에
- Q. 비화재보(오작동)를 어떻게 구분하고 해결하나요?
- A.10초 이내의 짧고 일시적인 감지 신호는 먼지나 습기로 인한 오작동으로 판별해 경보를 지연시키며, 신호가 지속될 때만 화재로 인식하는 독자적인 지능형 판별 알고리즘을 적용하여 비화재보를 획기적으로 줄였습니다.
- Q. 단선이나 단락 등 통신 장애가 발생하면 어떻게 되나요?
- A.운용제어장치 내부에 릴레이 절체 스위치가 내장되어 있어, 장애 발생 구간을 즉시 감지하고 시스템이 자동으로 회로 방향을 절체·복구합니다. 이를 통해 소방설비의 무중단 운영이 가능합니다.
- Q. 타사 화재수신기 기종과도 호환이 되나요?
- A.네, 화재감지기운용제어장치는 기존 설치되어 있는 타사 R형 및 P형 수신반과 완벽하게 연동됩니다. 수신반 교체 없이 중계기 모듈 형태로 즉각적인 업그레이드가 가능합니다.
